MD-JY-3型 油水多界位測量系統簡介
MD-JY-3型油水多界位測量?jī)x適用于石化行業的罐區管理。它采用更安全可靠的磁耦合傳動方式，可準確測量原油焦油等化工產品儲罐的液位、油水界面、各層面的含水率和溫度以及罐底污泥厚度，最終實現精確自動盤庫。
詳細信息
概 述
MD-JY-3型油水多界位測量?jī)x適用于石化油田行業的罐區管理。它采用更安全可靠的磁耦合傳動方式，可準確測量原油焦油等化工產品儲罐的液位、油水界面、各層面的含水率和溫度以及罐底污泥厚度，最終實現精確自動盤庫。

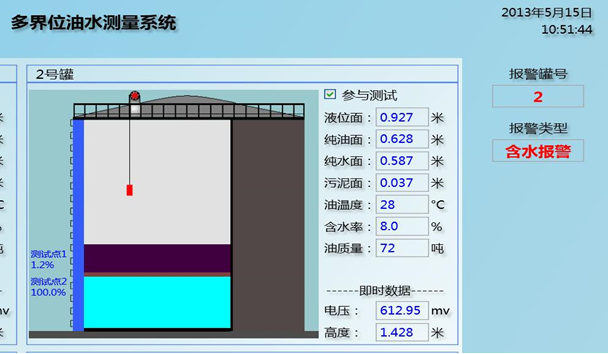

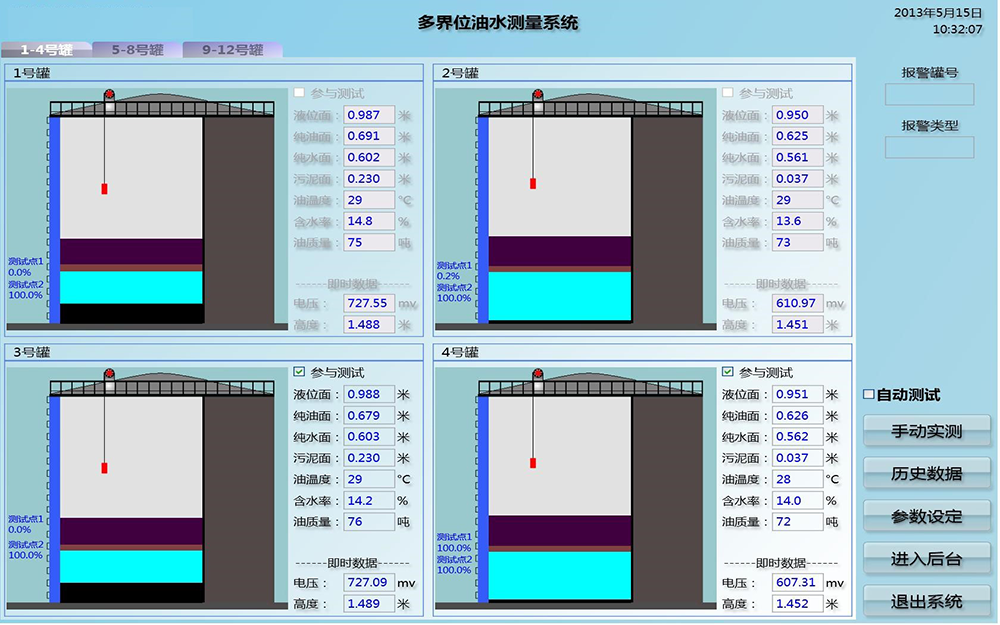

該系統可靈活地同時測量1~12個儲罐；以不同的顏色分別顯示儲罐的油層、過渡帶、水和污泥；以曲線的形式顯示儲罐每一高度層面的對應含水率；對歷史數據及曲線可方便的進行查詢并打印；液位、油水界面和含水率超限報警；能實現遠程調控。該系統為隔爆兼本安防爆設計，安全可靠。

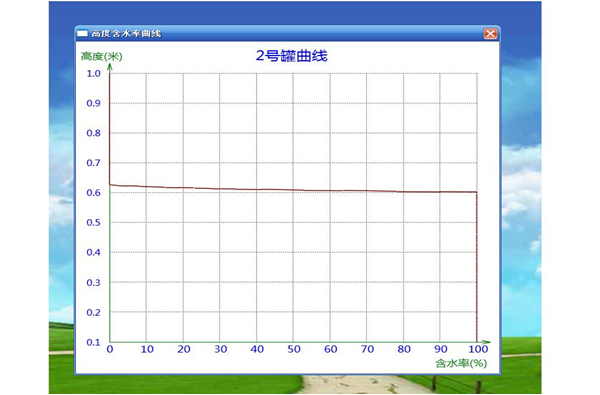

將鼠標移動到某個罐上右鍵點擊一下彈出曲線畫面

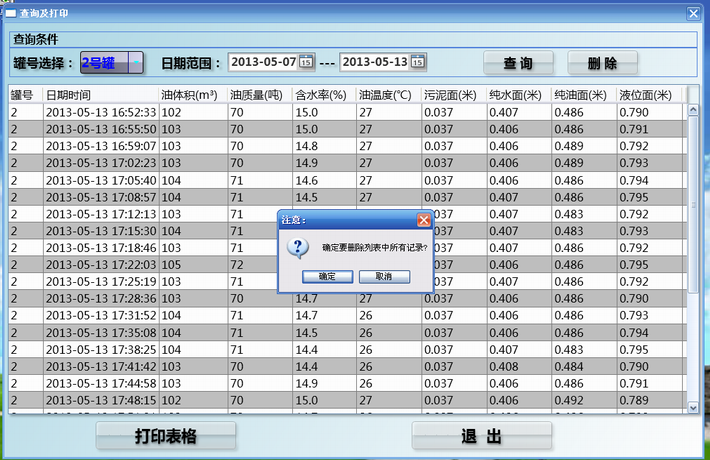

鼠標鍵擊桌面“歷史數據”如下圖：
主要技術參數
·液位：≤20m
精度：≤±2mm
·油水界面精度：≤±10mm
·污泥精度：≤±10mm
·含水率測量范圍：0~100%
含水率測量精度：≤±2%
·溫度測量范圍：-55~+125oC
溫度測量精度：≤±1oC
·供電：+24VDC
·防爆標志：Exd(ia)iaIIBT4
·數據傳輸距離：≤2000m
現場安裝
MD-JY-3型油水多界位測量?jī)x的安裝由生產廠家的技術支持人員完成，使用單位予以配合安裝在儲油罐頂部的相關位置。
該儀器安裝有以下特點：
1、安裝時可選擇儲油罐頂端的任意一個遠離進出油口的人孔，廠家依據現場實際尺寸配用相關的連接法蘭連接安裝即可，無須站內動火。
2、該儀器是信號電纜通過串口RS485與工控機進行通訊傳輸?shù)模虚g是通過防爆盒連接的，既安全又可靠。

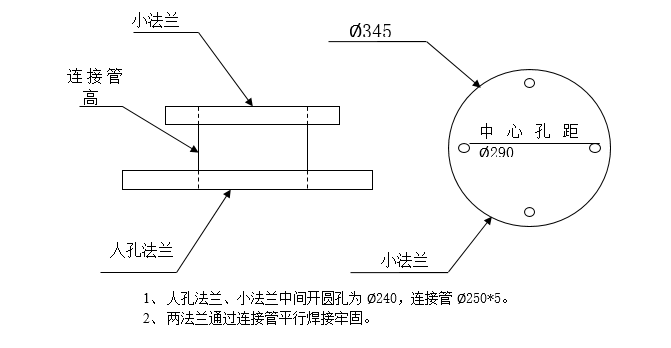

現場安裝施工圖：

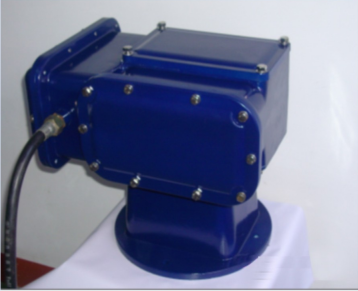

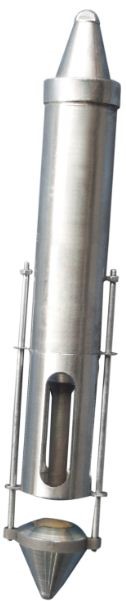

MD-JY-3型油水多界位測量?jī)x視圖：
