1、概述
多井式多參數智能計量系統，是我公司自主研發的新型橇裝式無人值守、免維護、集成化的智能水平配水系統。該系統把流量計、流量調節閥、控制器、流程管道集成于一體，具有結構緊湊、操作簡便、顯示直觀、控制精度高、耐腐蝕、耐高溫、手動及自動控制流量方式可自由切換等特點，廣泛應用于油田老式配水間升級換代改造，實現精準計量和控制單井注水量。
2、解決方案
2.1 系統實現的方案
多參數智能計量系統分為三大部分組成，即配注計量系統、PLC自控系統、軟件監控系統。
（1）電動雙流型高壓調節注水閥是我公司的專利產品，是配注計量系統的核心。系統通過流量計實時監控注水流量和壓力，按生產部分下發的單井配注量，自動調節閥門開度，最終實現油田精細注水。
（2） PLC自控系統是整個撬塊自動運行的核心。撬塊的流量數據采集,閥門開度參數的計算，數據存儲等功能都是由PLC自控系統完成。
（3）軟件監控系統用于監控該工藝裝置的生產運行情況。監控系統不但可以實時顯示單井流量、壓力等的運行參數，還能遠程設置配注流量，如有突發緊急情況，系統可自動報警和按設定動作執行。

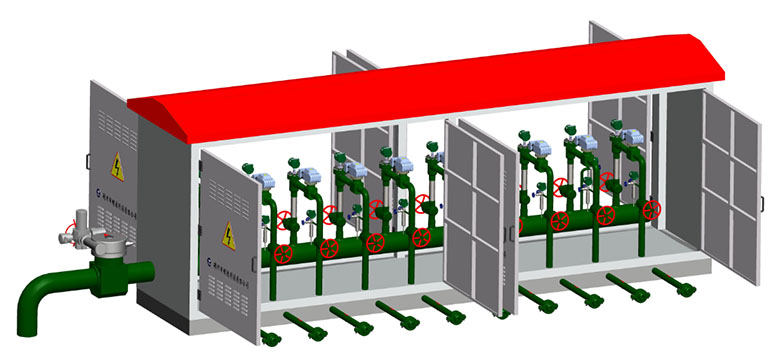

系統整體外觀圖(反面)

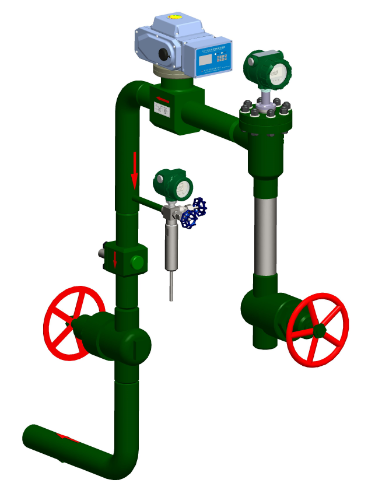

正常流量可選擇-單井系統（標準版） 極小流量注水可選擇-單井系統（小流量版）
系統內部單井多參數注水系統選擇

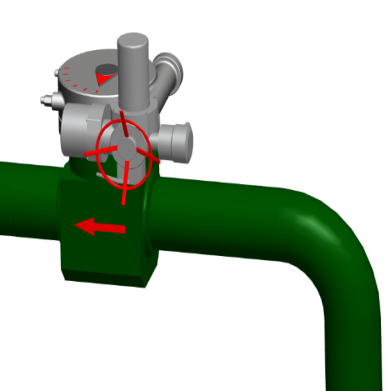

來水干線雙流平面閥
2.3 系統特點
1）角式磁電流量計設計，下線流量低，量程寬，測量精度高。漩渦發生體和探針一體化設計，拆卸極方便，可實現在線清洗功能；
2）雙流平面閥設計，徹底解決閘閥和旋塞閥等易結垢、易堵、易卡、易損、易漏等壽命短的實際問題，壽命是普通閥門的5倍以上；
3）高效節能：雙流閥和高精度流量計一體化設計，注水量控制更加精準，及時調節，穩產控水，節約大量無效注水帶來的能耗。
4）壓力損失小，整套系統******壓損小于0.1MPa；
5）在線校準功能：每臺流量計自帶標準不銹鋼直管段，配套有高精度超聲波流量計可以定期在線校準流量計，保障注水量的準確度；
6）自動化程度高，實現智能化和數字化，可以在無人值守的情況下，安全、可靠、連續地運行；
7）具有遠程通信接口，可遠距離實時傳送測量數據，為實現網絡化管理和區塊化管理提供了有效的條件。
2.4 技術指標
流量計、壓力傳感器
流量計精度等級 | 1.5級 ≤5% | ||||||
流量計量程比 | 25:1；20:1 | ||||||
公稱口徑 | DN15 | DN25 | DN50 | DN80 | |||
下限流量（m3/h） | 0.25 | 0.48 | 1.0 | 4.8 | |||
上限流量（m3/h） | 5 | 12 | 35 | 120 | |||
壓力傳感器 | 測量范圍 | 0～60MPa | |||||
測量精度 | 0.5％ | ||||||
防護等級: | IP65 | 防爆等級: | Exd II BT4 | ||||
雙流平面高壓流量調節閥
公稱通經 | DN25 | DN40 | DN50 | DN80 |
公稱壓力等級(MPa) | 4\16\25\32 | |||
防護等級 | IP65 | |||
防爆等級 | Exd II BT4 | |||
工作電壓 | DC24V | |||
輸出/輸出形式 | 脈沖信號輸出，4-20mA，RS485 | |||
干線雙流平面高壓開關閥
公稱通經 | DN150 | DN200 |
工作壓力 | 25MPa | 25MPa |
適用介質 | 水、含油污水、高礦化度油田產出混合液 | |
多井式多參數智能計量系統與傳統工藝相比較，具有節能、結構緊湊、操作方便、撬裝化、智能化的優點。能根據用戶不同的需要，實現單井不同注水壓力的需求，具有單井流量自動調控和運行參數現場集中監測、遠傳等功能，達到了精確注水、穩產控水、節能增效、無人值守、數字化管理的目的。下面為勝利油田現場應用3、現場應用案例

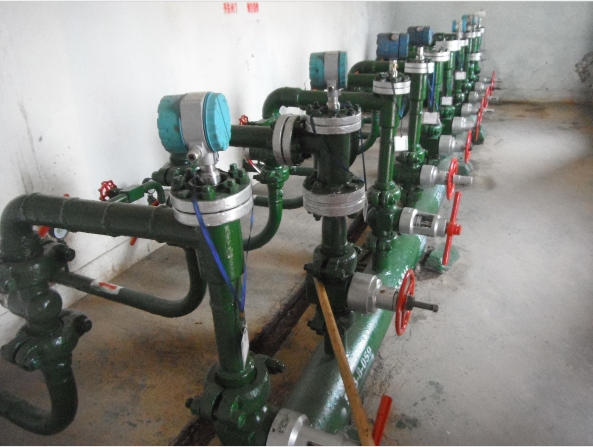

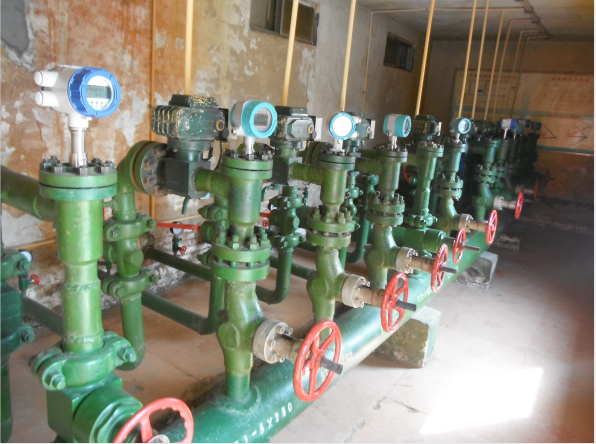

現場使用照片：
