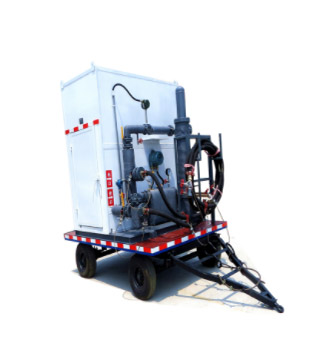

多井式可在線校準智能水平配水系統
多井式可在線校準智能水平配水系統，是我公司自主研發的新型橇裝式無人值守、免維護、集成化的智能水平配水系統，主要用于油田老式配水間升級換代改造，實現精準計量和控制單井注水量。
系統核心組件由電動雙流型高壓調節閥門、可拆卸流量計、智能控制模塊、壓力變送器、集成控制柜等部分組成。系統實時監控注水流量和壓力，自動調節閥門開度以滿足設定流量，定時采集注水瞬時流量、注水累計流量、來水壓力、注水壓力等參數，并將采集的各種數據通過有線或無線方式傳輸給監控中心集中管理。同時，監控中心也可遠程修改各單井的配注量等運行參數，并可通過視頻實時監控現場設備運行狀態，如有突發緊急情況，系統可自動報警和按設定動作執行。
詳細信息
1.1 系統綜述
多井式可在線校準智能水平配水系統，是我公司自主研發的新型橇裝式無人值守、免維護、集成化的智能水平配水系統，主要用于油田老式配水間升級換代改造，實現精準計量和控制單井注水量。
系統核心組件由電動雙流型高壓調節閥門、可拆卸流量計、智能控制模塊、壓力變送器、集成控制柜等部分組成。系統實時監控注水流量和壓力，自動調節閥門開度以滿足設定流量，定時采集注水瞬時流量、注水累計流量、來水壓力、注水壓力等參數，并將采集的各種數據通過有線或無線方式傳輸給監控中心集中管理。同時，監控中心也可遠程修改各單井的配注量等運行參數，并可通過視頻實時監控現場設備運行狀態，如有突發緊急情況，系統可自動報警和按設定動作執行。
1.1 系統特點
★角式磁電流量計設計，下線流量低，量程寬，測量精度高。漩渦發生體和探
針一體化設計，拆卸極方便，可實現在線清洗功能。
★雙流平面閥設計，徹底解決閘閥和旋塞閥等易結垢、易堵、易卡、易損、易漏
等壽命短的實際問題，壽命是普通閥門的5倍以上。
★高效節能：雙流閥和高精度流量計一體化設計，注水量控制更加精準，及時調節，穩產控水，節約大量無效注水帶來的能耗。
★在線校準功能：每臺流量計自帶標準不銹鋼直管段，配套有高精度超聲波流量計現場在線校準并修正系數，操作簡便。解決長期困擾注水量準確性不高問題。
★安全可靠：系統核心部件均采用經長期大量使用證明穩定可靠的成熟專利技術，可靠性極高，系統運行和控制均采用DC24V安全電壓，無觸電危險。
★防止管線泄漏：干線閥采用專利技術的雙流平面閥體設計，不結垢、防腐蝕、壽命長，徹底杜絕干線泄漏時閘閥因為長期打開狀態，結垢無法關閉嚴實導致污染環境事故。
★自動化程度高，實現智能化和數字化，可以在無人值守的情況下，安全、可靠、連續地運行。
★具有遠程通信接口，按照 “四化”標準遠距離實時傳送測量數據，參數修改方便，實現網絡化管理。
★橇裝式設計，占地空間小，安裝方便，維修簡便。
★模塊化結構，擴展性好，可靈活增減注水單井?dāng)?shù)量，滿足油田實際需要。
1.2 系統組成

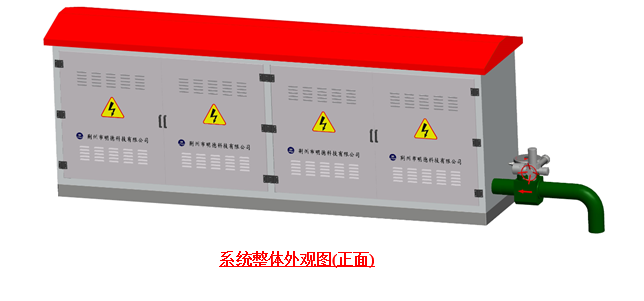

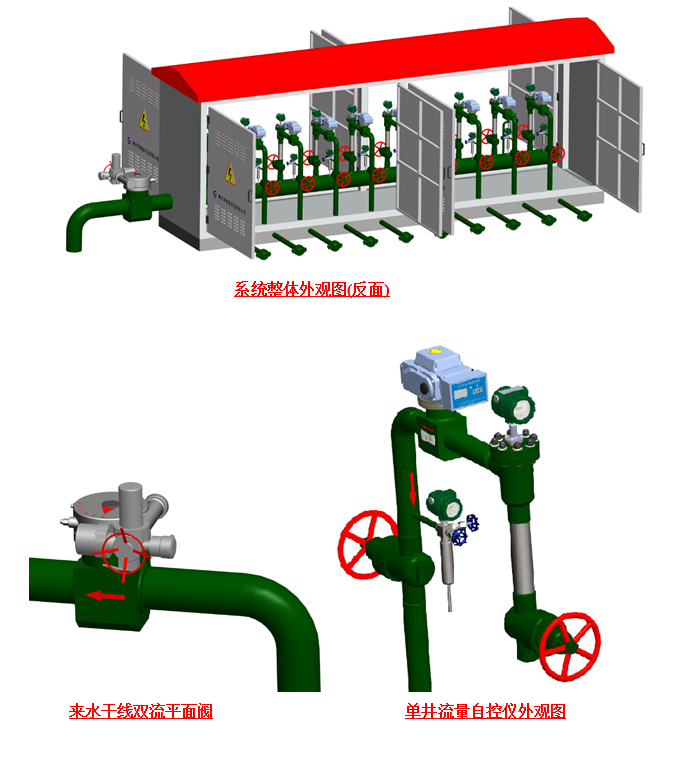

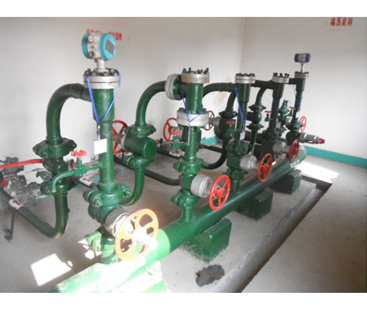

系統采用橇裝模塊設計，整體結構包括：來水干線雙流平面閥、分水器、多井式各路帶直管段和可在線拆卸清洗角式流量計、雙流式平面高壓流量調節閥、來水壓力傳感器、注水水壓力傳感器、視頻監控器和智能一體 “四化”標準遠程監控箱等。見圖
1.1 規格參數

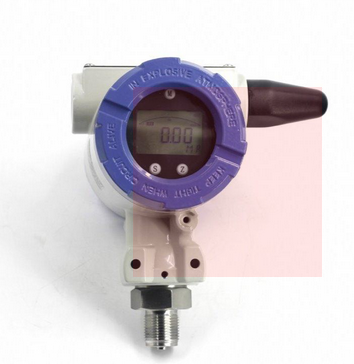

流量計、壓力傳感器
精度等級 | 1.5級 ≤5% | ||
量程比 | 25:1；20:1 | ||
公稱壓力等級(MPa) | 4\16\25\32 | ||
防爆等級 | Exd II BT4 | ||
工作電壓 | （內）3.0V-3.6VDC;（外）DC24V | ||
輸出形式 | 脈沖信號輸出，4-24mA，RS485 | ||
負載能力 | DC供電時******負載550歐姆 | ||
公稱口徑 | DN15 | DN80 | |
下限流量（m3/h） | 0.25 | 4.8 | |
上限流量（m3/h） | 3 | 120 | |
防護等級 | IP65 | ||
防爆等級 | ExdII BT4 | ||
壓力傳感器 | 測量范圍 | 0～1MPa | |
測量精度 | 1.5％ | ||
機械壓力表 | 測量范圍 | 0～1MPa | |
測量精度 | 1.0% | ||
雙流平面高壓流量調節閥
公稱通經 | DN25 | DN40 | DN50 | DN80 |
公稱壓力等級(MPa) | 4\16\25\32 | |||
防護等級 | IP65 | |||
防爆等級 | Exd II BT4 | |||
工作電壓 | DC24V | |||
輸出/輸出形式 | 脈沖信號輸出，4-24mA，RS485 | |||
干線雙流平面高壓開關閥
公稱通經 | DN150 | DN200 |
工作壓力 | 25MPa | 25MPa |
適用介質 | 水、含油污水、高礦化度油田產出混合液 | |
