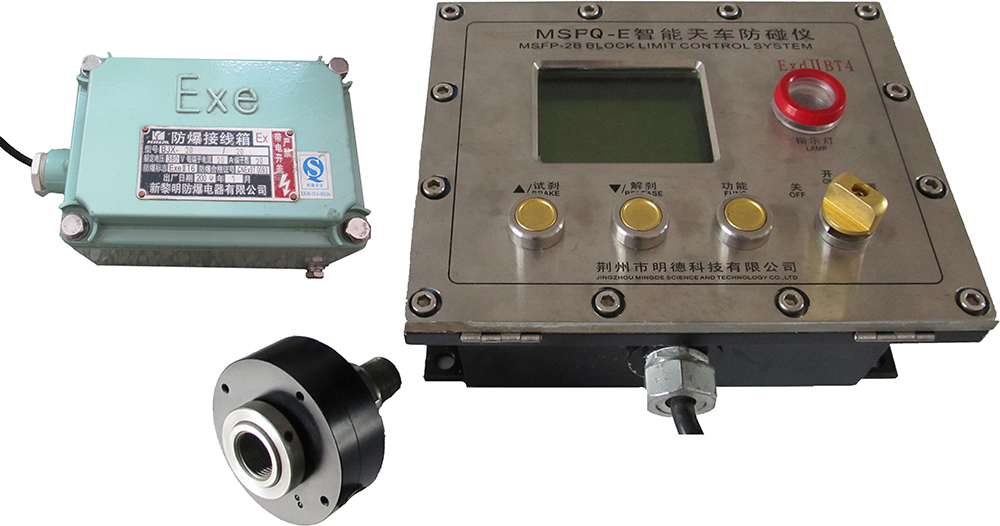

MSFQ-E 防碰防傾系統
MSFQ—E型智能天車防傾防碰系統是一種結構十分穩定的電子控制儀器，用來限制鉆機游車在預先設定的范圍內移動，以及防止井架過度傾斜，具有數字和圖形雙重顯示，給操作人員提供游車位置以及雙軸傾角的實時顯示。
該儀器配備有聲光報警，能在發生異常情況時給操作人員以提示，如游車位置超過上下限、下降速度過快、井架過度傾斜等，保證設備和人員的安全。
MSFQ—E型智能天車防傾防碰系統安裝牢固簡單。為確保正常操作，請將所有的部件安裝正確并保證所有氣動和電氣連接線安全可靠。
詳細信息
概述
MSFQ—E型智能天車防傾防碰系統是一種結構十分穩定的電子控制儀器，用來限制鉆機游車在預先設定的范圍內移動，以及防止井架過度傾斜，具有數字和圖形雙重顯示，給操作人員提供游車位置以及雙軸傾角的實時顯示。
該儀器配備有聲光報警，能在發生異常情況時給操作人員以提示，如游車位置超過上下限、下降速度過快、井架過度傾斜等，保證設備和人員的安全。
MSFQ—E型智能天車防傾防碰系統安裝牢固簡單。為確保正常操作，請將所有的部件安裝正確并保證所有氣動和電氣連接線安全可靠。
技術參數
絞車轉速 ******3,000轉/分
操作溫度 -40 ~~ 55℃（-40 ~~ +130°F）
電源要求 12VDC
編碼器尺寸 180mm×60mm×60mm
編碼器精度 360Hz/Round
漏氣限制 ******2%
電磁閥功率 24VDC 2.0A
電磁閥氣源 ******12bar（175psi）
主機 280mm×180mm×150mm
數字游車位置顯示 4位
顯示精度 ±0.1%
條狀圖形顯示精度 ±0.8%
傾角顯示范圍 ±15°
傾角顯示精度 ≤0.1°
